IP5X सैंड क्लाइमैटिक टेस्ट चैंबर IP6Xधूल सबूत परीक्षण कैबिनेट
आवेदन: सैंड डस्ट टेस्ट चैंबर, जो उत्पाद पर हवा और रेत जलवायु के विनाशकारी प्रकृति का अनुकरण करता है, उत्पाद के बाड़े सील प्रदर्शन का परीक्षण करने के लिए उपयुक्त है, और मुख्य रूप से आईपी 5 एक्स और आईपी 6 एक्स परीक्षणों के लिए उपयोग किया जाता है जो एन्कोडिंग सुरक्षा स्तर के मानक में निर्दिष्ट हैं। यह मानकों का पालन करता है IEC60529-2001 ； GB4208-2008 605 GB / T7001-1986 42 GB / T4942.1-2001 / GB / T4942.2-1993
सैंड क्लाइमैटिक टेस्ट चैंबरविशेषताएं :
धूल परीक्षण कैबिनेटविशेष विवरण :
| नमूना | पीटी -2055 ए | पीटी -2055 बी | पीटी -2055 सी |
| टेस्ट स्पेस | 800 × 800 × 800 मिमी | 800 × 1000 × 1000 मिमी | 1000× 1000 × 1000 मिमी |
| तापमान (℃) | RT + 10 + 60 ℃ (कंडेनसेशन से बचने के लिए धूल से गर्म करने के लिए परिसंचारी वायु वाहिनी हीटर से सुसज्जित है) धूल हीटिंग डेटा की निगरानी के लिए ग्राहक को सुविधा प्रदान करने के लिए ऑपरेशन पैनल पर धूल ताप तापमान प्रदर्शित किया जाता है। | ||
| उड़ती धूल मेट्रो | जब धूल को ऊपर की ओर उड़ाया जाता है, तो परीक्षण कक्ष में हवा का प्रवाह मुख्य रूप से ऊपर से नीचे तक ऊर्ध्वाधर एयरफ्लो होता है।वायु प्रवाह की गति धूल को परीक्षण कक्ष में समान रूप से वितरित करने में सक्षम होना चाहिए। | ||
| धूल (टैल्कम पाउडर) एकाग्रता | 2 -4 किग्रा / एम 3 | ||
| धातु स्क्रीन जाल का नाममात्र व्यास | धातु जाल के बीच नाममात्र रिक्ति 50um है, और लाइनों के बीच नाममात्र रिक्ति 70nm है। | ||
| रेत का समय बह रहा है | 1 एस -99 एच, समायोज्य | ||
| कंपन का समय | 1 एस -99 एच, समायोज्य | ||
| समय सीमा | 0 एस -99 एच | ||
| अवलोकन खिड़की | धूल खुरचने के साथ दृश्य कांच की खिड़की | ||
| वैक्यूम प्रणाली | एक दबाव नापने का यंत्र, एयर फिल्टर, दबाव विनियमन triplex, कनेक्शन पाइप और वैक्यूम पंप से लैस | ||
| कंपन उपकरण | 60W सनकी मोटर | ||
| छिलके की सामग्री | उच्च गुणवत्ता वाले कार्बन स्टील प्लेट, कंपन के दौरान शोर को रोकने के लिए प्लेट के चारों ओर वेल्डेड स्ट्रेनर्स। सर्फ़ फ़ॉस्फेटिंग इलेक्ट्रोस्टैटिक छिड़काव उपचार, कंप्यूटर ग्रे का समग्र शरीर का रंग; | ||
| आंतरिक सामग्री | SUS304 स्टेनलेस स्टील | ||
| चैंबर का गेट | कड़ा हुआ स्टील के कांच के दरवाजे, परीक्षण बॉक्स में परीक्षण नमूना स्थिति का निरीक्षण करना आसान है; | ||
| तल | The परीक्षण बॉक्स के नीचे धूल प्रतिस्थापन उपकरण; | ||
| नियंत्रण प्रणाली | बालू और धूल परीक्षण कक्ष को धूल, कंपन और वैक्यूम सिस्टम के समय और अनुक्रम को नियंत्रित करने के लिए प्रोग्रामेबल लॉजिक पीएलसी द्वारा नियंत्रित किया जाता है chamber | ||
| धूल पूर्वसर्ग प्रणाली | स्टेनलेस स्टील अभ्रक हीटिंग आस्तीन, सुरक्षित और स्थिर गर्मी; समय पर हीटिंग नियंत्रण के साथ | ||
| वायु सेवन प्रणाली | एयर कंप्रेसर का सेवन, जिसमें एयर फिल्टर, प्रेशर कंट्रोल डिवाइस शामिल हैं |
| शक्ति | डस्टप्रूफ सॉकेट एसी 220 वी 16 ए |
| उड़ने वाली धूल का उपकरण | परीक्षण बॉक्स के दोनों पक्ष और विंडोज एयर गन डस्ट-ब्लोइंग डिवाइस से लैस हैं।कंपन मोटर के साथ, सभी धूल धूल कलेक्टर में एकत्र की जाती है।परीक्षण बॉक्स के आसपास कोई अवशिष्ट धूल नहीं है। |
| धूल हटाने का यंत्र | उपकरण धूल हटाने वाले उपकरण से सुसज्जित है।प्रत्येक परीक्षण के बाद, धूल हटाने वाला उपकरण खोला जाता है, और परीक्षण बॉक्स में हवा को साफ करने के लिए थोड़े समय में धूल एकत्र की जाती है। धूल फिल्टर कोर कम से कम 0.3mu कणों को निकाल सकता है, और फ़िल्टर कोर को हटा सकता है नियमित रूप से हटाया और साफ किया जाना चाहिए |
| स्व-बंद दरवाजा | परीक्षण बॉक्स की धूल हटाने के दौरान गलती से परीक्षण बॉक्स का दरवाजा खोलने से उपयोगकर्ता को रोकने के लिए, डिवाइस को विशेष रूप से स्व-लॉकिंग दरवाजे के साथ स्थापित किया गया है।परीक्षण बॉक्स का दरवाजा तब तक नहीं खोला जा सकता है जब तक उपकरण को खोला नहीं जाता है और धूल हटा दी जाती है। |
| विद्युत सक्रिय करने वाले घटक | डेलिक्सी, श्नाइडर, आदि |
| मानक विन्यास | 1 परीक्षण रैक (स्टेनलेस स्टील की गोल ट्यूब कस्टम-मेड है, और सिलेंडर का निचला कोण तय किया गया है, जो बॉक्स बॉडी के साथ निकटता से जुड़ा हुआ है, और सिलेंडर बिना शोर के चलता है) और 2kg तालक पाउडर। |

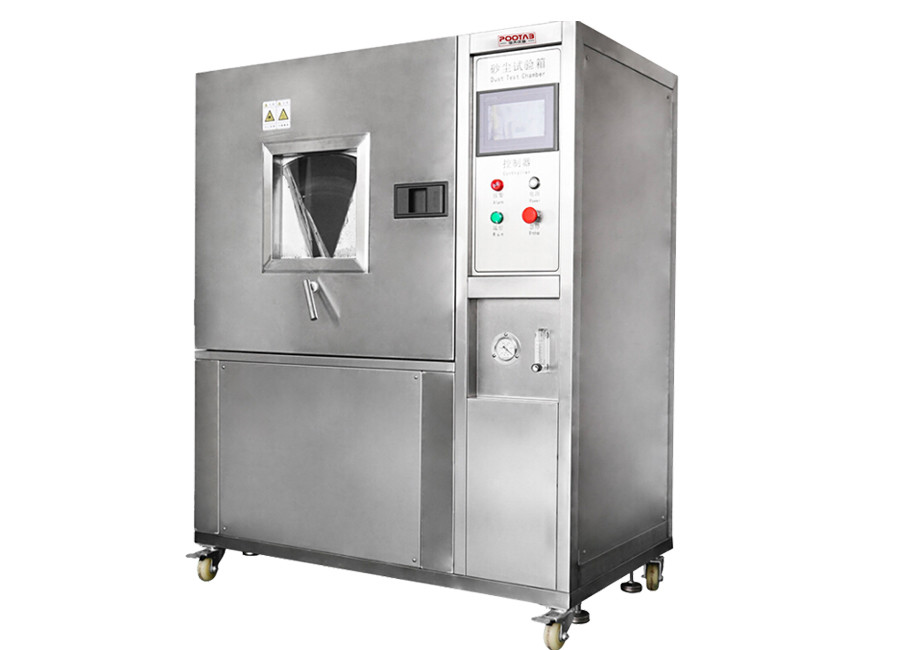

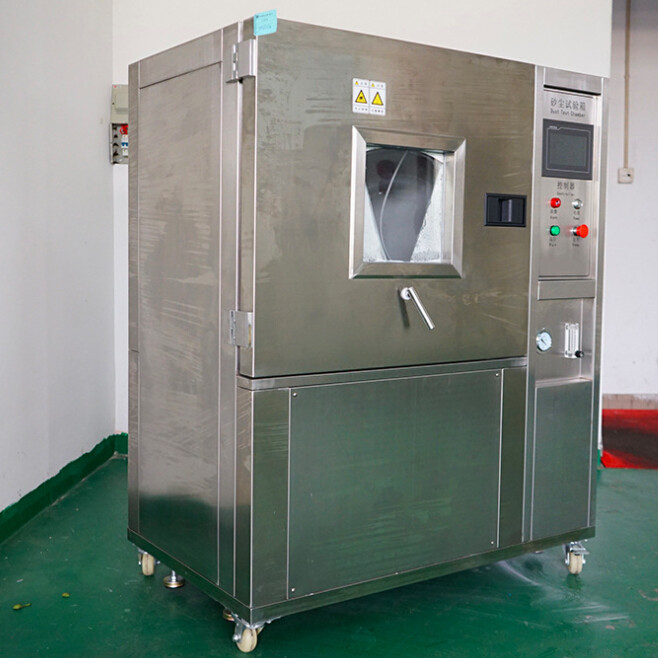

रेत जलवायु परीक्षण चैंबर चित्र:
